FS 146 Podna objektna dilatacija

MIGUTRANS

Not rated

Brand: MIGUA

MIGUTRANS FS 146.262d6700

MIGUTRANS FS 146.262d6700

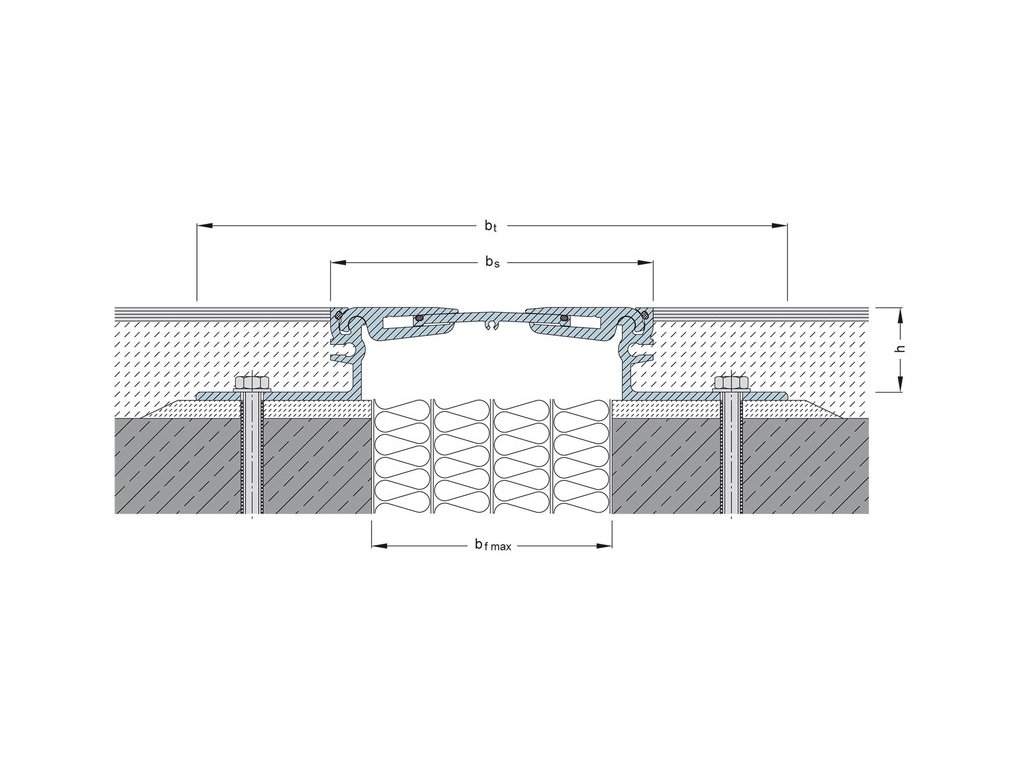

FS 146 42.7a60dc4b

FS 146 - standardni
FS 146 - ugaone
Chosen variant is not available. Reset selected parameters.

Šířka spáry: 114 mm
Maximální pohyb: 50 mm
Zatížení: cat2

Detailed information

Product detailed description

Objektna dilatacija za podove.

Profil za srednje opterećenje

Sjajna konstrukcija omogućava veliko kretanje, pri relativno maloj dilataciji

Zglobni sistem apsorbuje kretanje u tri smera

Standardno	Širina fuge [mm]	Vidljiva širina [mm]	Ukupna širina profila [mm]	Visina profila [mm]
FS 146/22	114	146	262	22
FS 146/30	114	146	262	30
FS 146/42	114	146	266	42
FS 146/52	114	146	266	52
FS 146/62	114	146	266	62
FS 146/77	114	146	266	77
FS 146/87	114	146	266	87
FS 146/97	114	146	266	97

Ugaoni	Širina fuge [mm]	Vidljiva širina [mm]	Ukupna širina profila [mm]	Visina profila [mm]
FS 146/22 E3	114	150	208	22
FS 146/22 E4	114	150	208	22
FS 146/32 E3	114	150	208	32
FS 146/32 E4	114	150	208	32
FS 146/42 E3	114	150	210	42
FS 146/42 E4	114	150	210	42
FS 146/52 E3	114	150	210	52
FS 146/52 E4	114	150	210	52
FS 146/62 E3	114	150	210	62
FS 146/62 E4	114	150	210	62
FS 146/77 E3	114	150	210	77
FS 146/77 E4	114	150	210	77
FS 146/87 E3	114	150	210	87
FS 146/87 E4	114	150	210	87
FS 146/97 E3	114	150	210	97
FS 146/97 E4	114	150	210	97

Opterećenje videti u tehničkom listu

Proizvodna dužina: 4m

Additional parameters

Category:	Objektne dilatacije MIGUA
Instalacija:	ugrađena
Maks. opterećenje:	12 kN
Maks. pomeranje:	50 mm (+25/-25)
Materijal:	Aluminijum
Opterećenje za:	Pešački, Lični automobil
Širina spoja:	114 mm
Vidljiva širina:	146 mm
Visina profila:	22 mm, 42 mm, 52 mm, 62 mm, 32 mm, 77 mm, 87 mm, 97 mm
